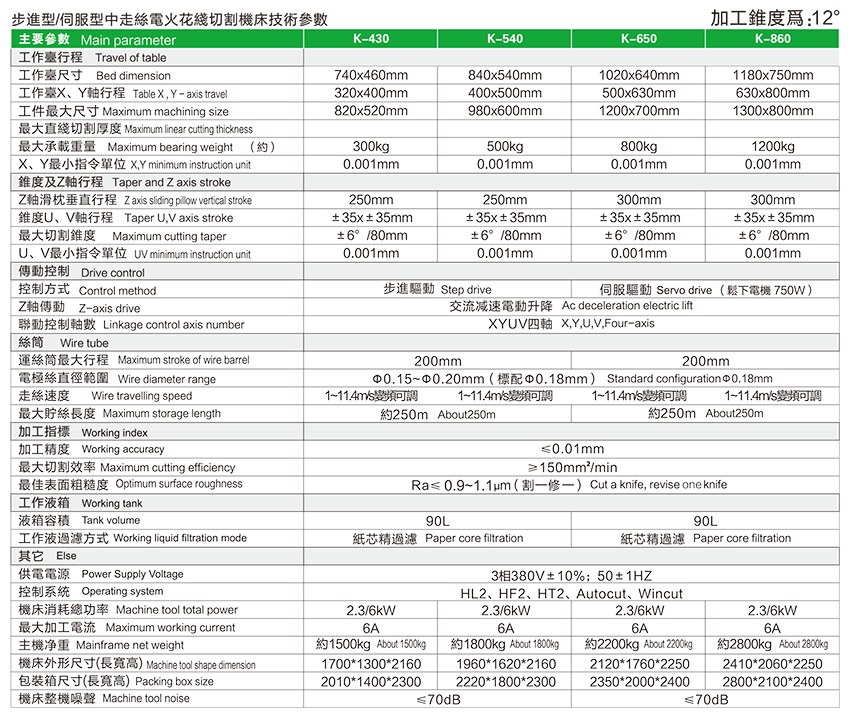

产品介绍

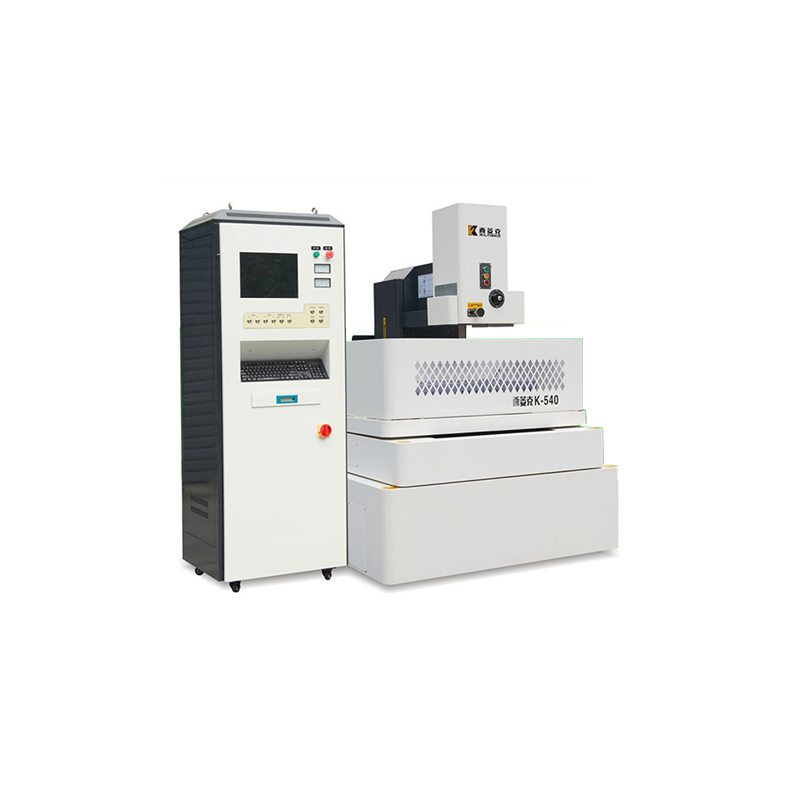

\箱盖本机床主要有机械部分、电气控制柜、冷却系统三部分组成
本机床机械部分主要由床身、工作台、篾架、锥度装置、运丝部件、工作液系统、夹具附件、防水罩等部件组成。DK77系列型机采用镶钢导轨和滚珠丝杠机构DK77系列型机采用精密査籛导轨和精密级滚珠丝杠机构。线架采用可调式变距不同型号机床变距尺寸不同。
1.床身是采用高强度铸铁(HT250)成型的基座,爲机床的承重部件。
因该机床加工畤,切削力小,床身直接用垫铁与基础接触,安装、调节十分方便。一般不采用地脚螺钉安装。床身上安装上拖板、中拖板。上拖板、中拖板通过滚珠丝杄传动,实现工作台运动。
2运丝部件与线架
运丝部件的运丝筒采用变频器进行往复旋转带动电极丝双冋运动。篾架上的导轮、排丝轮保持电极丝运动轨迹的平稳。机床一般采用上、下导电块进电方式。有特殊要求的,也可以采川导轮进电方式。
3.锥度装置
锥度装置安装在恋架上,通过驱动步进电机使锥度装置在U、V轴方冋上移动,与Ⅹ、Y轴配合完成四轴联动功能,实现锥度切割。
4.工作台
工作台即上拖板,工作台面上有T型槽,用来安装夹具夹紧工件。
5.夹具与附件
附件箱有拆□组合器、紧丝轮组合、轴承拆卸工具、摇手柄组合,导冋器专用配件。不同型号机床提供不同型号夹具。
